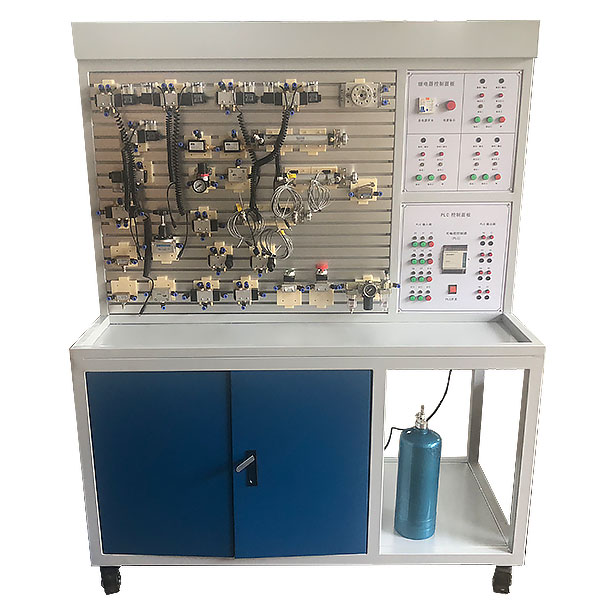

中人ZRQPL-01C气动与PLC节制实训台

一、概述
气动尝试台是按照《液压与气压传动》、《气动节制手艺》等通用课本内容请求，参考泛博师生的倡议，经心设想而成。该体系除能够遏制惯例的气动根基节制回路尝试外，还可遏制摹拟气动节制手艺利用尝试、气动手艺课程设想，和可编法式节制器（plc）进修及其根基利用尝试等，是机电完善连系的典范尝试装备。
气动实训装备顺应于大中专院校、技校、职业黉舍中的机器工程、机电一体化、主动化专业开设《液压与气压传动》、《气动节制手艺》、《 PLC可编法式节制器道理及利用》等相干课程的讲授尝试，同时也可作为机、电、气一体化的综合尝试台。先生经由进程现实操纵尝试及课程设想，能够精确、抽象、深切地领会、把握气动元件的规划、气动回路的节制道理及设想体例等。和把握PLC可编法式节制器的功效，节制道理及编程技能等。
二、首要手艺参数
1、输出电源：220V±l0%，50Hz；
2、装配容量：≤1kVA；
3、任务情况温度：－5℃～40℃；
4、任务湿度：≤90%(40℃时)；
5、形状尺寸：1500mm×650mm×1750mm
6、静音氛围紧缩机：任务电源：AC220V；机电功率：250W公称容量10L；额外输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输出，14路继电输出。
8、配有节制模块：电源模块，PLC节制模块，继电器节制模块，节制按钮模块，气动元件自力模块等。
9、实训装配外型尺寸：1500mm×650mm×1750mm
三、首要特色
1、气动与PLC实训装配首要由实训桌及实训台、气动元件和电气节制器件、可编程节制器（PLC）等组件构成。
2、实训桌、实训台为铁质双层亚光密纹喷塑规划，实训桌柜内寄存液压元件等。
3、各个气动元件成自力模块，且装有带弹性插脚底板，可便利、随便地将元件安顿在实训面板（面板带“T”沟槽情势的铝合金型材规划）上。回路搭接接纳快换讨论，规划矫捷，拆接便利疾速。
4、接纳静音空压机，为实训室供给一个较好的实训情况。
5、实训气源压力低，体系额外压力为0.8Mpa，电气节制接纳低电压直流24V电源；实训气路、节制电路宁静靠得住，设有手控、气控、电控等节制功效。
6、实训节制单位能够接纳自力的继电器节制单位遏制电气节制，也能够接纳PLC节制，经由进程比拟，凸起PLC可编序节制的优胜性和进步前辈性，加深对PLC编程器的领会与把握。
7、该装配集各类实在的气动元件，继电器节制单位、PLC编程及监控手艺于一体，功效壮大，顺应规模广。
8、液压气压传动设想与节制假造仿真软件
本软件基于unity3d开辟，软件接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，界面设有首页、赞助、全屏、元件认知、回路搭建、关头元件测试、典范体系测试界面。
1.元件辨认接纳了主动播放的情势，先容了装备上的邮箱、液位计、油泵机组（此处先容弹出液压标记、道理与先容，点击肯定进入下一项先容）、阀架、压力表、传感器等
2.元件拆装分为进修情势与查核情势，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，进修情势中提醒装配挨次，高亮显现，查核情势时装配与装配均无提醒，拆装挨次犯错时，将不能再遏制下一步的拆装。东西栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构扶植有单向阀（液控、锥阀芯、球阀芯）、换向阀主体规划（O型、Y型、H型）、液压缸（拼装柱塞、双感化单出杆、双感化双出杆、单感化双出杆、单感化单出杆）等的构建，每种构建尝试都接纳了图形化的体例，经由进程拖拽设定好的图形，遏制构建，图形库中有混合图形。
4.液压选型是经由进程液压道理图，而后挑选泵的公称排量（12项，含11项混合项）和压力品级（5项，含4项混合项）、电磁溢流阀的挑选（3项规格、3像压力品级、3项流量品级，均有混合项）、滤油器的挑选（多项挑选含混合项）、伺服阀的挑选（多项挑选含混合项）、挑选毛病体系将主动遏制提醒准确谜底，挑选完后按照提醒拖拽呼应的东西到高亮部位。
5.回路查抄是经由进程挑选准确的配件，包罗密封圈的挑选、查抄阀门开关等。而后下一步骤遏制开机，按照提醒开机，开机落后入监控界面，按照提醒一一开启装备，提醒的情势为笔墨与按钮高亮，
6.液压缸压力测试经由进程背景界面的测试按钮进入尝试，慢慢分为启动磨擦测试、启动磨擦力、参数设置、起头测试、绘制曲线、遏制测试。
7.典范体系测试分试运转、阶段呼应测试、频次呼应测试。以上测试均为经由进程背景监控界面遏制尝试。
8.软件须能遏制全方位扭转、减少、减少旁观其细节。且全体统一平台，不得以零丁的资本揭示。
四、气动根基实训回路
1、单感化气缸的换向回路
2、双感化气缸的换向回路
3、单感化气缸速率节制回路
4、双感化气缸单向调速回路
5、双感化气缸双向调速回路
6、速率换接回路
7、缓冲回路
8、二次压力节制回路
9、凹凸压转换回路
10、计数回路
11、延时回路
12、过载掩护回路
13、互锁回路
14、单缸单来去节制回路
15、单缸持续来去举措回路
16、直线缸、扭转缸挨次举措回路
17、多缸挨次举措回路
18、双缸、同步举措回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的利用回路
22、疾速排气阀利用回路
五、气动PLC节制实训装配设置装备摆设清单

序列号	装备	应用	种数	注
1	实践桌		1张
2	实践教学台		1台
3	PLC台式主机传感器	三菱数控系统FX2N-32MR	1块
4	交流电源控制模块		1块
5	继家用电器规范模快		1块
6	PLC放肆按键组件		1块
7	靜音学习气氛缩紧机		1台
8	单作用缸	QGX25ⅹ100	1只
9	双影响缸	QGX25ⅹ100	2只
10	转动气式（通明）		1只
11	三联件	AC2000	1只
12	缓压阀（带负担表）	AR2000	1只
13	自功换相阀4H210—08		1只
14	单电磁感应控制回路阀（二位三通接头）	3V210-8	1只
15	单涡流控制回路阀（二位五通）	4V210-8	2只
16	双电磁炉换相阀（二位五通）	4V220-8	1只
17	双电磁感应换相阀（三维五通）	4V230-8	1只
18	单气控制回路阀（二位五通）	4A210-08	2只
19	双气控制回路阀（二位五通）	4A210-08	2只
20	车程阀（机控）	MOV-2	1只
21	里路阀（按钮开关）	MOV-03	1只
22	车程阀（按键带锁）	MOV-03	1只
23	或门型梭阀	ST-02	2只
24	极速排气阀阀	1/4QE-02	2只
25	单方面合理利用阀	RE-02	2只
26	单通道控制成本阀（装在缸体上）	JSC601	7只
27	单方面阀	1/4	2只
28	挨次阀（通明）		1只
29	气容		1只
30	电感调节器器		2只
31	电容器传调节器器		2只
32	三通管管件（T型三通管管件）	Ø6	4只
33	三通管管件（Y型减径三通管管件）	Ø8-Ø6	1只
34	四通	Ø6	2只
35	气管P	U6ⅹ4	30米
36	车程电源开关（装在缸体上）		2只
37	c语言编程通信电缆（兼容器）	三凌	1条
38	事情箱		1个大概
39	内六角螺丝刀		1套
40	螺钉刀		2把
41	铰剪		1把
42	勾当板手		1把
43	尖嘴钳		1把
44	消音器（小）		2只
45	消音器原理器（大）		1只
46	生料带		8个
47	小孔塞头	Ø6	10只
48	气动系统实践教学声明书		1册
49	PLC编程学习手机软件、英式	磁盘	1盘
